Seviye / Katı Seviye Ölçerler

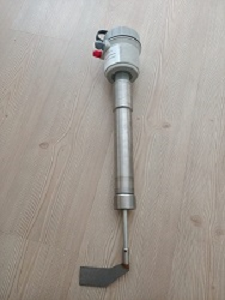

DÖNER BAYRAKLI SEVİYE SENSÖRÜ

UYGULAMA ALANLARI

Yapı endüstrisinde ; kireç, ince kum, dolomit, kalsit, alçı, çimento, taş, kömür, vb. Gıda endüstrisinde ; süt tozu, un, tuz, şeker vb. Plastik endüstrisinde ;plastik taneciklerivb.

İŞLEVİ

Motorlu tip seviye şalterinin ( sivic ) uç kısmındaki dönen paletli yapı, tanecikli malzeme prob çevresini kapladığında, malzeme palet üzerinde bir karşı kuvvet oluşturur ve böylece paletli yapının dönmesi engellenmiş olur. Bu durumda dönmediği bir sensör ile algılanarak çıkış sinyali üretilir. Malzeme yoğunluğuna bağlı olarak istenilen tork ayarı yapılır.

Kapasitif Seviye Swici

Uygulamalar

Kapasitif esaslı seviye transmitteri her tip konteyner ve silo içerisinde, her türlü toz ve iri taneli malzemelerin seviyesi gösterimi (algılaması) için kullanılır. Algılama hasasiyeti ayarı yapılabilen çok etkili kapasitif seviye sensörü.

Kullanım Alanları

• Yapı Endüstrisinde; alçı, kireç, ince kum, dolomit, kalsit, perlitli alçı, çimento, taş, kömür, pulvarize kömür tozu vb.

• Gıda Endüstrisinde; yem, tohum, un, tuz, şeker vb.

• Arıtma Endüstrisinde; Filitre yükü ve Kum seviyesi ölçümü

Çalışam Şekli

Macikap tip seviye şalterinin uç kısmındaki algılama anteni, tanecikli madde çevresini kapladığında, yayılan rf gücunde bir azalma oluşturur; bu azalmanın miktarının skalaya oranı 4-20mA çıkış olarak verir bu değer doluluk oranıdır. Yerine monte edildikten sonra Silo boşken tek buton ile minimum seviye noktası Silo dolu ikende Maksimum seviye noktası kaydedilir. Kontak Çıkışı sayesinde belirlenen seviyede ihbar alarm çıkışı alınabilir. Tozumadan ve silo toprağından etkilenmez !

Asfalt Plantlara Özel Döner Bayraklı Seviye Sensörü

Algılanacak malzeme sensör seviyesine kadar yükseldiginde paletin dönmesini engelleyerek sensör içersinden mekanik tepkiye neden olur.Sensör çıkış vererek (şekil 1) sensör motorunun çalışmasını durdurur.Sensör üzerinde yanıp sönen (1Hz) ikaz lambası sensör algılama yaptığında sabit olarak yanmaya başlar. Sensör seviyesinde malzeme olmadıgında (şekil2) sensör motoru devreye girer ve sürekli denetlemeye başlar.İkaz lambası yanıp sönmeye devam eder.

Şekil:1

Şekil2:
